GB/T40032-2021《电动汽车换电安全要求》IPX9K测试设备

2021年4月30日，由工业和信息化部提出、全国汽车标准化技术委员会归口的GB/T 40032—2021《电动汽车换电安全要求》推荐性国家标准由国家市场监督管理总局、国家标准化管理委员会批准发布，标准将于2021年11月1日起开始实施。《电动汽车换电安全要求》是汽车行业在换电模式领域制定的首个基础通用类国家标准，填补了汽车行业的标准空白，解决了换电模式无标准可依的紧迫问题，有助于引导汽车企业的产品研发，提升换电电动汽车的安全性，支撑新能源汽车产业高质量发展。

电池包IPX9K测试设备测试要求，品达按照：GB/T 40032—2021《电动汽车换电安全要求》中第“5.4.4 防护等级试验按照GB/T 30038进行IPX7和IPX9K测试”

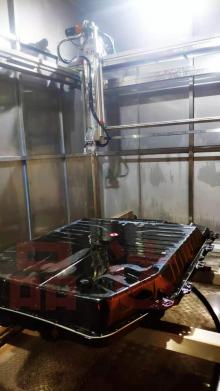

浏览大图

电池包IPX9K测试设备系统[page]（设备）配置
序号名称数量备注 1 样品试验台 1套用于防水试验样品的安装放置。 2 储水槽(供水装置) 1套可用于试验用水的储存、并将试验用水加热到指定温度，然后将加热到指定温度的水加压到喷嘴。IPX9/IPX9K为80℃高温水。因电池包表面油污等污垢原因，试验用水不建议循环使用。 3 喷淋系统 1套品达IPX9/IPX9K喷嘴、流量传感器、压力传感器和管路组成。 4 整机系统 1套品达控制部件、人机界面、实时监控；用于控制设备水槽加热、温度监控；用于控制喷嘴流量和水压，流量和水压监控；用于控制设备实现喷嘴对样品全表面的喷淋；可以手动控制、也可以自动控制；可以显示当前的试验步骤、水压、水温、流量等。 5 照明系统 1套用于测试照明。 6 设备输入线 1套设备[page]输入线到供电电源的距离：3～5m。 7 其他辅助设备、设施按试验系统要求进行配置。

电池包IPX9K测试设备参数
1 最大尺寸：按实际尺寸定制；
2 喷淋面：电池包六面喷淋；
3 允许样品最大重量：按实际尺寸定制；
4 样品的安装和拆卸应方便。
5 电池包测试时间周期，建议参照“GB/T 4208-2017”14.2.9项目：按外壳可计算面积算，试验持续时间是1min/m2，最少3min
6 喷射角度：尽可能垂直于受水面；
7 喷射流量：15L/min,误差为：±1L/min；
8 喷射压力：8~10MPa
9 加热温度：环境温度 ~ 80℃，温度偏差为±5℃

电池包IPX9K测试设备安装调试
1 品达负责设备电气和机械部分的安装。
2 品达在供货合同正式签署后1个月内，提供完整的设备安装手册及实验室布置图，明确提出水电气、安装基础等要求，并与买方进行协商后确定。
3 品达进行设备的组装和调试，达到技术规格说明书规定的各项指标；此项工作应于货物到达项目现场且买方具备安装条件后5个工作日内完成。
4 安装调试所需的专用工具、配件及其相应发生的各种费用等由卖方负责，买方提供必要的协助。

[page]电池包IPX9K测试设备验收
1 到货开箱验收
2 验收地点为买方现场，验收期间卖方需提供为期1周的前期技术培训。
3 品达将设备安装调试完成，按设备装箱清单将设备移交给买方，买方对所购设备按技术合同、出厂标准规定条款及仪器出厂验收指标进行验收。
4 前期技术培训应包含以下内容：
a 系统各部分工作原理
b 系统软件各功能的使用
c 设备简易的故障判别及排除、维修、保养及控制系统调整方法
