IP6K9K大尺寸试样的防尘防水试验设备

IP6K9K大尺寸试样的防尘防水试验设备

设备满足标准:

1. DIN 40050-9 :1993外壳防护等级IP代码

2. ISO 20653:2013 道路车辆-防护等级(IP代码)-电气设备对外来物,水和接触的防护

3. GB/T 30038-2013 道路车辆 电气电子设备防护等级(IP代码)

4. IEC 60529:2013 电器外壳保护分类等级(IP)码

5. GB 4208-2017 外壳防护等级

设备功能概述:

该设备主要用途是对道路汽车电气部件的和动力电池、电子电气产品外壳防护进行“IP6X/IPX9”、“IP6K/IPX9K”防尘防水测试,模拟自然环境或人为设计之防尘防水测试设备。

IP6K9K/IP69大尺寸试样的防尘防水试验装置:防尘试验参数


大尺寸电池包IP6X / IP6K防水测试

浏览大图

1. 防尘:IP5X IP6X、IP5K IP6K
浏览大图

2. 工作室尺寸:长宽高定制

3. 金属网丝直径:50um

4. 线间标称间距:75um

5. 滑石粉用量

[page]

:2kg~4kg/m3

6. 抗击时间:0~99h59m

7. 风机循环时间:0~99h59m

8. 试件电源插座:防尘型插座AC220V 16A

9. 外箱材质:优质碳素钢板.磷化静电喷塑处理

10. 内箱材质:SUS304不锈钢优质镜面光板

11. 标准配置:照明玻璃视窗1套、试品架2个、测试引线孔(50或100mm)1个

12. 安全保护:漏电、短路、超温、过热、过载、过电流保护

IP6K9K/IP69大尺寸试样的防尘防水试验装置:防水试验参数

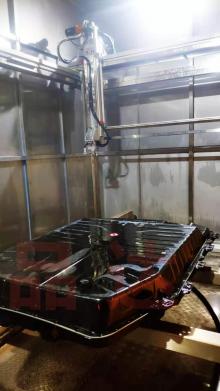

大尺寸电池包IPX9 / IPX9K防水测试

浏览大图


浏览大图

1. 测试样品尺寸:长宽高定制;

2. 试验水温:80±5℃可调;

3. 喷头规格:依据标准图形定做,满足标准IPX9要求;

4. 喷嘴角度:(0°,30°,60°,90°);

5. 喷水压力:8MPa-10MPa(可调);

6. 喷水流量:14L/min-16L/min (可调);

7. 喷水距离:100~200mm可调;

8. 试验产品通电工作:提

[page]

供试验品接口;能提供最大32A电流;

9. 水泵:意大利进口高压高温水泵,采用4个高温高压活塞阀控制每个喷嘴工作;

10. 传感器:电子压力传感器输出压力值,涡轮流量计输出流量值;

11. 喷头调节:上下调节采用电机+丝杆导轨电动调节,操作方便调节;0°,30°,60°喷头离样品距离需手动调节;
